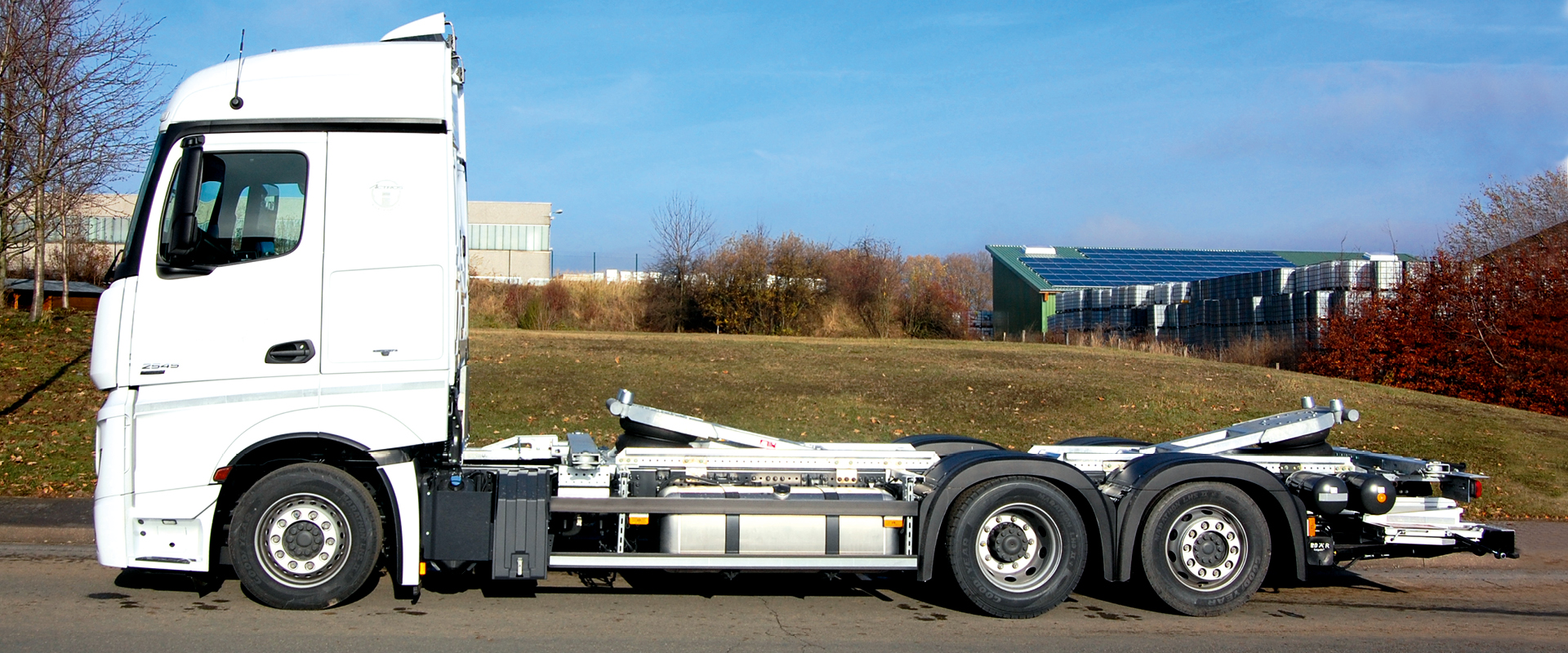

SDG KHV 120 KT

Die flexible BDF-Wechselausrüstung

SDG KHV 120 KT ist konzipiert für den Transport von Wechselbehältern mit Eckhöhen bis zu 2900 mm. Die höhenverstellbaren Tragausleger ermöglichen Behälteraufnahmen von Abstellhöhen 1120-1320 mm und Längen C 7.450 - C 7.820. Die Ausführung ist im Standard mit einer Tiefkupplung für ZAA-Betrieb ausgestattet. SDG KHV 120 KT überzeugt mit der kompakten Konstruktion. Durch die Höhenverstellung entfällt der Bauraum unterhalb der Rahmenoberkante.
{"autoplay":"true","autoplay_speed":"3000","speed":"300","arrows":"false","dots":"false","rtl":"false"}

Mögliche Behältergrößen
und Abstellhöhen

Fahrgestellgrundlage Normalrahmen
Bereifung 315/70 R 22,5
Tiefkupplung ja
Abstellhöhen 1120 - 1320 mm
Behälterlängen C 7.150 - C 7.820
Eckhöhen max. ca. 2900 mm
Ladebordwandfähig nach technischer Prüfung


VideoDetailsDirektanfrage

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Konzeption:

Geteilte Wechselverkehrsausrüstung in Modulbauweise, für den Transport von genormten Wechselbehältern DIN EN 284, sowie kurzgekuppelten Zentralachsanhängerbetrieb bis 18 t. 4 Rahmensegmente: Tragausleger HUB 120 mm und Mittenunterstützung zur Aufnahme von Behälterlängen C 7.150 – C 7.820 und Abstellhöhen 1120 – 1320 mm.

Oberfläche:

Langfristiger und hochwertiger Korrosionsschutz durch Feuerverzinkung aller Anbauteile. Mittenunterstützungen verzinkt und zusätzlich in "Signalgelb" beschichtet.

Verriegelung:

Robuste Tragarme mit patentierten höhenverstellbaren Verriegelungselementen HUB 120 mm. Systemlängenkonforme und frontbündige Behälteraufnahme C 7.450 / C 7.820 durch doppelte Verriegelungen (8 Drehzapfen). Zentral-Normanschlag mit PE-Schutz für Behälterlängen C 7.450 und C 7.820.

Wechselvorgang:

Aufnehmen oder Abstellen der Wechselbehälter erfolgt durch die pneumatische Hub-/ Senkeinrichtung des Fahrgestells, sowie durch die mechanische Höhenverstellung Hubhöhe 120 mm.

Mitten/Höhenunterstützung:

2 mittlere Rahmensegmente mit 4 von außen klappbaren Mittenunterstützungen HUB 120 mm.

Einweisung:

Einweisung der Wechselbehälter erfolgt an 8 Punkten. Am vorderem und hinterem Tragarm durch jeweils 2 Einweisrollen, sowie auf höhenverstellter Position durch Einweisführung auf allen Mittenunterstützungen.

    DIREKTANFRAGE

    *Plichtfeld

    Wenn Sie uns per Kontaktformular Anfragen zukommen lassen, werden Ihre Angaben aus dem Anfrageformular inklusive der von Ihnen dort angegebenen Kontaktdaten zwecks Bearbeitung der Anfrage und für den Fall von Anschlussfragen bei uns gespeichert. Diese Daten geben wir nicht ohne Ihre Einwilligung weiter.

    Ich bin damit einverstanden, dass meine oben eingegebenen Daten gespeichert, übermittelt und zum Zweck der Kontaktaufnahme verwendet werden. Mit jeglicher weiteren Verwendung bin ich nicht einverstanden. Die Hinweise zum Datenschutz habe ich gelesen und akzeptiere sie.

    Datenschutz-Hinweise* akzeptiert



    VideoDetailsDownloadsDirektanfrage

    YouTube

    Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
    Mehr erfahren

    Video laden

    Konzeption:

    Geteilte Wechselverkehrsausrüstung in Modulbauweise, für den Transport von genormten Wechselbehältern DIN EN 284, sowie kurzgekuppelten Zentralachsanhängerbetrieb bis 18 t. 4 Rahmensegmente: Tragausleger HUB 120 mm und Mittenunterstützung zur Aufnahme von Behälterlängen C 7.150 – C 7.820 und Abstellhöhen 1120 – 1320 mm.

    Oberfläche:

    Langfristiger und hochwertiger Korrosionsschutz durch Feuerverzinkung aller Anbauteile. Mittenunterstützungen verzinkt und zusätzlich in "Signalgelb" beschichtet.

    Verriegelung:

    Robuste Tragarme mit patentierten höhenverstellbaren Verriegelungselementen HUB 120 mm. Systemlängenkonforme und frontbündige Behälteraufnahme C 7.450 / C 7.820 durch doppelte Verriegelungen (8 Drehzapfen). Zentral-Normanschlag mit PE-Schutz für Behälterlängen C 7.450 und C 7.820.

    Wechselvorgang:

    Aufnehmen oder Abstellen der Wechselbehälter erfolgt durch die pneumatische Hub-/ Senkeinrichtung des Fahrgestells, sowie durch die mechanische Höhenverstellung Hubhöhe 120 mm.

    Mitten/Höhenunterstützung:

    2 mittlere Rahmensegmente mit 4 von außen klappbaren Mittenunterstützungen HUB 120 mm.

    Einweisung:

    Einweisung der Wechselbehälter erfolgt an 8 Punkten. Am vorderem und hinterem Tragarm durch jeweils 2 Einweisrollen, sowie auf höhenverstellter Position durch Einweisführung auf allen Mittenunterstützungen.










      DIREKTANFRAGE

      *Plichtfeld

      Wenn Sie uns per Kontaktformular Anfragen zukommen lassen, werden Ihre Angaben aus dem Anfrageformular inklusive der von Ihnen dort angegebenen Kontaktdaten zwecks Bearbeitung der Anfrage und für den Fall von Anschlussfragen bei uns gespeichert. Diese Daten geben wir nicht ohne Ihre Einwilligung weiter.

      Ich bin damit einverstanden, dass meine oben eingegebenen Daten gespeichert, übermittelt und zum Zweck der Kontaktaufnahme verwendet werden. Mit jeglicher weiteren Verwendung bin ich nicht einverstanden. Die Hinweise zum Datenschutz habe ich gelesen und akzeptiere sie.

      Datenschutz-Hinweise* akzeptiert




      Zubehöroptionen

      SDG LED Scheinwerfer
      LED Scheinwerfer
      800117001
      21 Watt, 40° Weitwinkel,
      1596 Lumen.
      Kunststoff
      Gewicht: ca. 0,8 kg
      SDG Werkzeugkasten
      Kunststoff Staukasten
      800105001-3
      inkl. Halterung, Außenmaße
      ca. 630x450x480 mm.
      Stahl, verzinkt/Kunststoff
      Gewicht: ca. 22 kg
      SDG Aluminium Aufstiegsleiter
      Aluminium Aufstiegsleiter
      8000139001-4
      8-stufig, inkl. Halterung
      quer über das Chassis.
      Stahl, verzinkt/Aluminium
      Gewicht: ca. 11 kg
      SDG Gefahrenguttafel
      Gefahrenguttafel
      8000123001
      ca. 400x300 mm, klappbar,
      inkl. Halterung.
      Metallblech
      Gewicht: ca. 1 kg
      SDG Parkwarntafel
      Parkwarntafel
      8000123001-2
      weiß/rot ca. 423x423 mm,
      klappbar, inkl. Halterung.
      Metallblech
      Gewicht: ca. 1 kg
      SDG Spannbretter
      2x Spannbrett
      8000255001-1
      mit Verstellbereich 2200-2500 mm
      inkl. Halterungen und zwei Schlössern.
      Stahl, verzinkt/Aluminium
      Gewicht: ca. 22 kg
      SDG Sperrstangen
      2x Klemm-Sperrstange
      8000254001-1
      mit Verstellbereich
      2100-2550 mm
      und Halterungen
      inkl. zwei Schlössern.
      Aluminium
      Gewicht: ca. 18 kg
      SDG Einweiswippe
      Stufenlose Einweishilfe
      8000107001-1
      Gasdruckfeder gestützt,
      am Heck montiert
      verzinkt
      Gewicht: ca. 28 kg
      SDG Feuerlöscherhaube
      2x Feuerlöscherhaube
      8000136001-2-1
      für 6 kg Löscher
      inkl. Halterungen
      exkl. Löscher.
      Stahl, verzinkt/Kunststoff
      Gewicht: ca. 19 kg
      SDG Feuerlöscherhaube horizontal
      2x Feuerlöscherhaube
      800136001-2-6
      für 6 kg Löscher
      inkl. Halterungen horizontal
      zwischen den hinteren Achsen,
      exkl. Löscher.
      Stahl, verzinkt/Kunststoff
      Gewicht: ca. 22 kg
      SDG Positionsleuchten
      2x Positionsleuchte
      8000658001-1
      Pendel/Positionsleuchte am Heck,
      LED Ausführung rot/weiß/orange.
      Kunststoff
      Gewicht: ca. 1 kg
      SDG Einweisführung
      Zusätzliche Einweisführung
      8000805001-2
      Zusätzliche Einweiswinkel
      montierbar auf Mittelsegmenten,
      verzinkt, gelb pulverbeschichtet
      Stahl, diffusionsverzinkt
      Gewicht: ca. 8 kg
